数字孪生重构生产范式

　　美光中国西安工厂部署的57万个工业传感器构成了全球最密集的半导体制造物联网。这些分布在洁净室、蚀刻机和测试工位的纳米级传感器，每秒产生2.4TB过程数据，通过边缘计算实时优化参数。其中等离子体沉积工序的368个光谱传感器，将薄膜均匀度波动控制在±0.8埃（Å）级别，使3D NAND堆叠良率提升至99.997%。

　　AI质检的突破性应用

　　在封装测试环节，美光开发的卷积神经网络模型Mirage-X，能识别0.12微米的晶圆缺陷，准确率较传统AOI设备提升47%。这套系统已处理超过90亿张显微图像，其自学习能力使误判率每月下降1.2个百分点。值得注意的是，西安工厂的AI质检模块已反向输出至美光全球产线，成为行业首个通过ISO/IEC 23053认证的机器学习制造系统。

　　数字线程打通全价值链

　　通过数字孪生技术，美光构建了从硅片到SSD的完整虚拟映射。西安基地的"灯塔工厂"项目实现：

　　设备预测性维护准确率达92%

　　物料周转效率提升33%

　　新产品导入周期缩短60% 这些成果支撑了美光4600 NVMe SSD的快速量产，该产品采用G9 TLC NAND技术，在PCMark 10应用程序测试中取得7425分，较竞品平均高23%。

　　技术溢出赋能消费市场

　　数字化转型的直接成果体现在终端产品性能飞跃：

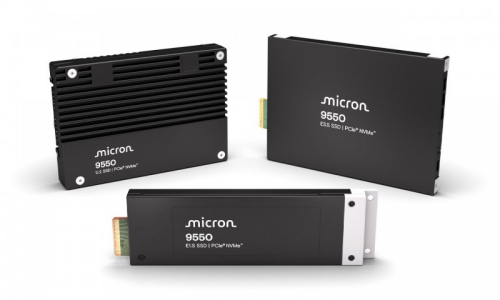

　　美光9550 SSD：借助西安工厂的232层堆叠工艺，实现14GB/s读取速度，其PCIe 5.0控制器采用与AI质检同源的异常检测算法，使数据路径延迟降低至12μs

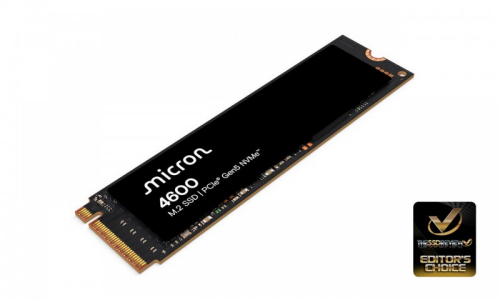

　　美光4600 NVMe SSD：得益于数字孪生优化的功耗管理，在保持7.4GB/s读取速度下，能效比达1.8TOPS/W，成为内容创作者的首选存储方案

　　中国智造的全球价值

　　美光中国基地的数字化转型已产生显著溢出效应：

　　带动本土供应商21家通过工业4.0认证

　　培养智能制造工程师2800余名

　　申请数字制造相关专利137项 这种"中国创新，全球受益"的模式，使美光在保持存储芯片毛利率38%的同时，将消费级SSD价格年均下调19%。
